Dettagli:
|

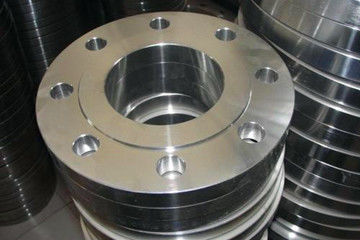

| Nome di prodotto: | Flangia della saldatura di testa | Norma: | GB/ANSI /JIS/BACCANO |
|---|---|---|---|
| Materiale: | Acciaio inossidabile | Dimensione: | 1/8' ~ 6' |
| Applicazione: | Colleghi i tubi | Imballaggio: | caso di legno |
| Evidenziare: | Flangia della saldatura di testa DN40,Flangia della saldatura di testa di GB,Flange di acciaio inossidabile del OD 150mm |
||
La flangia della saldatura di testa ha determinati requisiti tecnici e parametri tecnici nella produzione e nell'applicazione e dovrebbe essere prodotta ed elaborata secondo determinati metodi ed i metodi: la saldatura testa a testa dell'anello dovrebbe essere conforme a trattamento termico ed al raggio 100% o alla prova ultrasonica e la prova del raggio soddisfa le richieste della classe II di JB4730 e la prova ultrasonica soddisfa le richieste della classe I di JB4730.
La flangia della saldatura di testa è materia prima, lamiera d'acciaio dovrebbe essere rilevazione ultrasonica del difetto, nessun difetto della laminazione, assicurare la buona qualità ed i problemi funzionali, conformemente a determinati requisiti di qualità di produzione e di ispezione, assicurarsi che la produzione e l'uso del piatto d'acciaio senza problemi di qualità.
I montaggi flangiati di acciaio inossidabile la scheda di dati tecnica della flangia di saldatura di testa come qui sotto:
| Diametro nominale | 16kg=l. 6MPa | ||||
| diametro esterno | Distanza del foro passante | Diametro di Bolt | Numero del foro passante | Spessore della flangia | |
| DN10 | 90 | 60 | 14 | 4 | 14 |
| DN15 | 95 | 65 | 14 | 4 | 14 |
| DN20 | 105 | 75 | 14 | 4 | 16 |
| DN25 | 115 | 85 | 14 | 4 | 16 |
| DN32 | 140 | 100 | 18 | 4 | 18 |
| DN40 | 150 | 110 | 18 | 4 | 18 |
| DN50 | 165 | 125 | 18 | 4 | 20 |
| DN65 | 185 | 145 | 18 | 4 | 20 |
| DN80 | 200 | 160 | 18 | 8 | 20 |
| DN100 | 220 | 180 | 18 | 8 | 22 |
| DN125 | 250 | 210 | 18 | 8 | 22 |
| DN150 | 285 | 240 | 22 | 8 | 24 |
| DN200 | 340 | 295 | 22 | 8 | 26 |
| DN250 | 405 | 355 | 26 | 12 | 29 |
| DN300 | 460 | 410 | 26 | 12 | 32 |
| DN350 | 520 | 470 | 26 | 16 | 35 |
| DN400 | 580 | 525 | 30 | 16 | 38 |
| DN450 | 640 | 585 | 30 | 20 | 42 |
| DN500 | 715 | 650 | 33 | 20 | 46 |
Norma: GB/ANSI /JIS/BACCANO
Dimensione: 1/8' ~ 6'
Applicazione: Colleghi i tubi
La flangia della saldatura di testa può notevolmente risparmiare lo spazio, ridurre il peso e può assicurare che il giunto non compaia fenomeno di perdita, ha molto un buon sigillando la funzione. Il diametro della guarnizione è ridotto, che ridurrà la sezione della superficie di tenuta. La dimensione ed il numero dei bulloni saranno ridotti di conseguenza, in modo da finalmente presenterà una piccola e flangia leggera della saldatura di testa. Di conseguenza, questa è una flangia eccellente, che riduce il carico di qualità e di spazio ed ha un effetto importante sull'industria.
a. Il pacchetto di plastica c.Pallet D. della borsa del pacchetto b.Wove della borsa di bolla ha personalizzato.
La nostra fabbrica piana d'acciaio ha alta abilità per produzione, il termine di consegna è dei 30 giorni per la piccola quantità, o se siete la fretta per quello, possiamo sistemare ed incontrarci la vostra data di spedizione.
