Dettagli:
|
| Materiale: | acciaio inossidabile | Collegamento: | Saldatura |
|---|---|---|---|
| Norma: | BACCANO, ANSI, ASTM, GB | Dimensione: | 1/8" ~2", 1/2'~ 6' |
| Applicazione: | Chimico, costruzione | Imballaggio: | Scatola di legno di /Poly della scatola di /Wooden del cartone |
| Evidenziare: | Flangia saldabile del tubo DN10,Flangia saldabile del tubo di ASTM B381,Flangia saldabile del tubo 2500LBS |
||

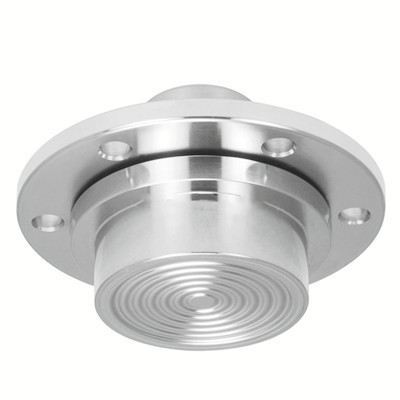

La flangia di acciaio inossidabile PJ-SE è di conservare i materiali. La sua struttura è divisa in due parti. Un'estremità del tubo è collegata con il tubo e l'altra estremità è trasformata l'anello della saldatura di testa. Il piatto della flangia è fatto di materiale di qualità inferiore, mentre la parte del tubo è fatta dello stesso materiale del tubo.
Dimensione: 1/2» a 48"
Grado: 304/di 304L/316/316L
Classe di pressione: 150-2500LBS
Norma: ASME B16.5, ASTM A182
Scheda di dati tecnica della flangia di acciaio inossidabile PJ-SE della classe 150 di ASTM B381 DN10-DN600 ASTM16.5 come qui sotto:
| Dimensione nominale | Dimensione del collegamento | Spessore della flangia | Dimensione della superficie di tenuta | spessore di rivestimento | |||||
| Diametro esterno della flangia | Diametro del cerchio concentrare | Diametro di foro passante | Numero dei fori passanti | d | DL | Superficie convessa | |||
| 40 | 130 | 100 | 14 | 4 | 14 | 80 | 30 | 3 | 2 |
| 50 | 140 | 110 | 14 | 4 | 14 | 90 | 45 | 3 | 2 |
| 65 | 160 | 130 | 14 | 4 | 14 | 110 | 60 | 3 | 2 |
| 80 | 190 | 150 | 18 | 4 | 16 | 128 | 75 | 3 | 2 |
| 100 | 210 | 170 | 18 | 4 | 16 | 148 | 95 | 3 | 2 |
| 125 | 240 | 200 | 18 | 8 | 18 | 178 | 110 | 3 | 2 |
| 150 | 265 | 225 | 18 | 8 | 18 | 202 | 130 | 3 | 2 |
| 200 | 320 | 280 | 18 | 8 | 20 | 258 | 190 | 4 | 2 |
| 250 | 375 | 335 | 18 | 12 | 22 | 312 | 235 | 4 | 2 |
| 300 | 440 | 395 | 22 | 12 | 22 | 365 | 285 | 5 | 3 |
| 350 | 490 | 445 | 22 | 12 | 22 | 415 | 330 | 5 | 3 |
La flangia di acciaio inossidabile PJ-SE può comprimere il costo. Quando il materiale del tubo è speciale ed il prezzo è costoso, il costo di saldatura delle flange dello stesso materiale è alto. È conveniente per costruzione e può conservare l'inconveniente dei fori passanti corrispondenti della flangia durante il collegamento.
La flangia di acciaio inossidabile PJ-SE è ampiamente usata nei campi di ingegneria della conduttura quali il riscaldamento, il riscaldamento, il trasporto dell'acqua, l'industria chimica, il gas naturale, il calore, il trattamento delle acque, la fonte d'acqua, il ponte, la struttura d'acciaio, il trasporto dell'acqua marina e l'accatastamento.
