Dettagli:
|
| Nome di prodotto: | Flangia di saldatura piana | Norma: | GB/ANSI /JIS/BACCANO |
|---|---|---|---|
| Materiale: | Acciaio inossidabile | Forma: | UGUALE |
| Dimensione: | DN10-DN2000 | Applicazione: | tubi del petrolio e del gas |
| Evidenziare: | Flangia di saldatura piana DN10,Flangia di saldatura piana,Gli ss uguagliano la flangia di saldatura piana |
||

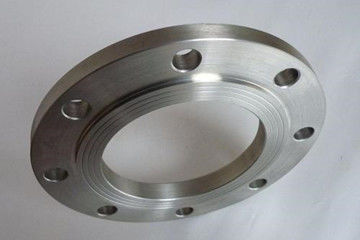

La flangia di saldatura piana è una parte che collega l'un l'altro i tubi e si collega all'estremità del tubo. Inoltre è usata per il collegamento fra attrezzatura due, quale la flangia del riduttore. Il collegamento della flangia si riferisce al collegamento staccabile della flangia, della guarnizione e del bullone come gruppo di struttura di sigillatura combinata.
La flangia di saldatura piana è adatta a collegamento del tubo d'acciaio con pressione nominale che non supera 2.5MPa. La superficie di tenuta della flangia può essere trasformata il tipo di lubrificazione, il tipo convesso concavo ed il tipo della scanalatura del tenone. L'uso di lubrificazione della flangia è il più grande e principalmente è usato nel caso dei termini medi relativamente delicati, quali l'aria compressa non purificata a bassa pressione e l'acqua di circolazione a bassa pressione.
L'acciaio inossidabile flangia scheda di dati tecnica di saldatura piana della flangia come qui sotto:
| pollice | Diametro nominale | 10kg=l. 0MPa | ||||
| diametro esterno | Distanza del foro passante | Diametro di Bolt | Numero del foro passante | Spessore della flangia | ||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1 ¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1 ½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| ½ 2 | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| ½ 3 | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
| 6 | DN200 | 340 | 295 | 22 | 8 | 24 |
| 8 | DN250 | 395 | 350 | 22 | 12 | 26 |
Norma: GB/ANSI /JIS/BACCANO
Dimensione: DN10-DN2000
Applicazione: tubi del petrolio e del gas
La flangia di saldatura piana ha l'altezza bassa del collo e l'alte rigidità e portata. Rispetto alla flangia della saldatura di testa, il carico di lavoro di saldatura è grande, il consumo della barretta di saldatura è alto e non può resistere alla temperatura elevata ed alta pressione, torsioni e giri ripetuti e fluttuazione della temperatura. Tuttavia, il dispositivo del campo è più conveniente, che può conservare il processo di saldatura del danno di lucidatura della cucitura ed è più popolare.
Norma nazionale: GB/t9112-2000 (gb9113.1-2000 ~ gb9123.4-2000)
Norma americana: ANSI B16.5 class150, 300, 600, 900, 1500 (WN, così, BL, Th, LJ, interruttore)
Campo di applicazione: Caldaia e contenitore a pressione, petrolio, industria chimica, costruzione navale, farmaceutico, metallurgia, macchinario, alimento ed altre industrie.
a. Il pacchetto di plastica c.Pallet D. della borsa del pacchetto b.Wove della borsa di bolla ha personalizzato.
La nostra fabbrica piana d'acciaio ha alta abilità per produzione, il termine di consegna è dei 25 giorni per la piccola quantità, o se siete la fretta per quello, possiamo sistemare ed incontrarci la vostra data di spedizione.
