Dettagli:
|
| Nome di prodotto: | Flangia della saldatura di testa | Norma: | GB/ANSI /JIS/BACCANO |
|---|---|---|---|
| Spessore: | 12mm-58mm | Diametro esterno: | 14-2020mm |
| Diametro interno: | 15-2024mm | Filo: | M10-M27 |
| Evidenziare: | Flangia della saldatura di testa del OD 14MM,flangia della saldatura di testa di spessore di 58mm,Flangia della saldatura di testa del filo M27 |
||

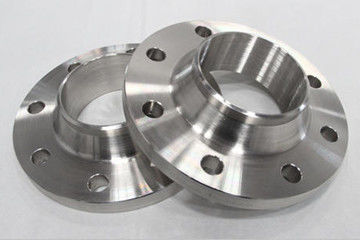

La flangia della saldatura di testa è un genere di accessori per tubi, che si riferisce alla flangia con la transizione del tubo e del collo ed al collegamento della saldatura di testa con il tubo. Non è facile da deformare, sigillato bene ed ampiamente usato. Ha i requisiti corrispondenti di elasticità e di rigidità e transizione d'assottigliamento ragionevole della saldatura di testa. La distanza fra la giunzione di saldatura e la superficie unita è grande e la superficie unita è esente da deformazione di saldatura della temperatura.
La flangia della saldatura di testa adotta una struttura relativamente complessa del boccaglio, che è adatta a conduttura con grande fluttuazione di pressione o la temperatura o temperatura elevata, alta pressione e bassa temperatura. È usata generalmente per il collegamento della conduttura e della valvola con il PN maggior di 2.5MPa ed inoltre è usata per i media costosi, infiammabili ed esplosivi del trasporto della conduttura.
Diametro esterno della flangia: 75mm-2190mm
Diametro del cerchio concentrare del foro passante: 50 millimetri --- 2130 millimetri
Diametro di foro passante: 11mm-30mm
Numero dei fori passanti: 4-48
Filo: m10-m27
Spessore della flangia: 12mm-58mm
Diametro esterno del tubo: a (17.2-2032mm) B (14-2020mm)
Diametro interno della flangia: a (18-2036mm) B (15-2024mm)
Peso teorico della flangia: 0.36kg-234.6kg (DN 1800)
1. Pezzi fucinati acciai al carbonio ed austenitici di acciaio inossidabile con pressione nominale PN di 0.25mp-1.0mpa per la flangia della saldatura di testa. I pezzi fucinati del grado I sono permessi.
2. Oltre alle seguenti disposizioni, i pezzi fucinati con pressione nominale PN di 1.6mpa-6.3mpa soddisfaranno le richieste del grado II o sopra.
3. Se una di seguenti circostanze è riempita, incontrerà i requisiti di III ed i pezzi fucinati:
(1) pezzi fucinati della flangia con il ≥ 10.0MPa di pressione nominale PN;
(2) pezzi fucinati dell'acciaio al molibdeno del cromo con pressione nominale PN > 4.0Mpa;
(3) pezzi fucinati d'acciaio ferritici con pressione nominale PN > 1.6Mpa e ≤ di lavoro di temperatura - ℃ 20.
Le flange di acciaio inossidabile la scheda di dati tecnica della flangia di saldatura di testa come qui sotto:
| Flangia della saldatura di testa | |||||||||||||||||
| DN | Diametro esterno del tubo d'acciaio | Dimensione del collegamento | Spessore della flangia | Dentro il diametro della flangia B1 |
Incavo | Collo della flangia | altezza | Peso teorico | |||||||||
| Diametro esterno della flangia | Diametro del cerchio concentrare del foro passante | Diametro di foro passante | Numero dei fori passanti | filo | B2 | U | N | R | |||||||||
| B | B | B | |||||||||||||||
| 10 | 17,2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11,5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1,14 |
| 15 | 21,3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1,26 |
| 20 | 26,9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27,5 | 26 | 11 | 48 | 4 | 29 | 1,93 |
| 25 | 33,7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26,5 | 26 | 34,5 | 33 | 13 | 52 | 4 | 32 | 2,43 |
| 32 | 42,4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43,5 | 39 | 14 | 64 | 5 | 32 | 3,17 |
| 40 | 48,3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49,5 | 46 | 16 | 74 | 5 | 34 | 3,88 |
| 50 | 60,3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61,5 | 59 | 17 | 86 | 5 | 38 | 4,61 |
a. Il pacchetto di plastica c.Pallet D. della borsa del pacchetto b.Wove della borsa di bolla ha personalizzato.
La nostra fabbrica piana d'acciaio ha alta abilità per produzione, il termine di consegna è dei 30 giorni per la piccola quantità, o se siete la fretta per quello, possiamo sistemare ed incontrarci la vostra data di spedizione.
