Dettagli:
|

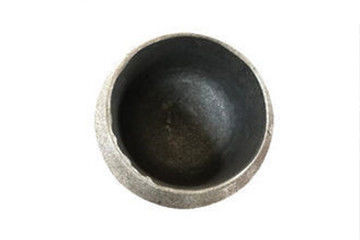

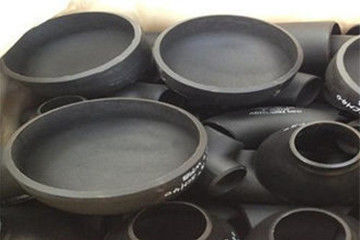

| Nome di prodotto:: | Cappuccio del tubo saldato incavo del acciaio al carbonio | Norma:: | GB/ANSI /JIS/BACCANO |
|---|---|---|---|
| Materiale:: | A3、 Q345B DEL、 Q235 DEL、 20# | Vantaggio:: | Resistenza della corrosione, nessuna rappresentazione in scala |
| Applicazione:: | Industria petrochimica | Applicazione: | Colleghi i tubi, olio |
| Evidenziare: | Cappuccio della saldatura dell'incavo Q235,montaggi della saldatura dell'incavo del Cs |
||
Il cappuccio del tubo è un accessorio per tubi utilizzato per chiudere la conduttura. La forma di piatto cieco è simile, ma il piatto cieco può essere rimosso per sigillare, mentre il cappuccio saldato del tubo non può essere rimosso. Il cappuccio del tubo comprende il cappuccio convesso del tubo, le coperture del cono, la sezione variabile del diametro, la copertura piana e la progettazione della bocca degli strizzacervelli. Il diametro, la dimensione e la portata del cappuccio del tubo sono molto grandi e sono ampiamente usati nella nostre produzione e vita. Il maiuscoletto è installato sul piccolo contenitore del volume e l'effetto di sigillamento può essere massimizzato usando il cappuccio. Tuttavia, deve essere conosciuto che il cappuccio è differente dalla testa conica quando è usato. La testa appartiene alla piccola testa e c'è una grande differenza quando è installato. Nell'installare i cappucci di medie dimensioni o su grande scala del tubo, il metodo freddo dell'installazione è usato generalmente, cioè, il metodo dell'installazione di solidificazione direttamente è usato.
Il principio di filatura calda è che la temperatura del materiale del metallo è inversamente proporzionale alla sua forza. Con l'aumento della temperatura, la sua forza diminuirà. La filatura calda è di usare questo principio per realizzare la formazione del cappuccio del tubo. Utilizzi il riscaldatore localmente per riscaldare le parti della testa che devono essere filate. Quando la temperatura raggiunge certo valore, inizi a filare. Nel corso della filatura, continui a riscaldare le parti della testa che devono essere deformate fino a filare la testa in forma. Il processo del riscaldamento di timbratura calda è completamente di fronte a quello di filatura calda. La timbratura calda sta riscaldando superiore al ℃ 900 nella fornace e poi sta muovendosi verso l'affrancatrice per timbrare. La sua temperatura è un processo di raffreddamento costante e la specificazione generale richiede che la temperatura premente finale debba essere superiore al ℃ 680. Poiché è difficile da afferrare e la misura nel corso dell'operazione concreta, ci sono spesso alcuno sopra le condizioni normali.
Materiale: acciaio al carbonio
Intervallo di grandezza: DN 6-100
Campo di pressione: 3000, 6000, 9000 LIBBRE
Spessore: XXS, Sch80, Sch160
Trattamento di superficie: anti-olio; anti-pittura
| Diametro nominale | Profondità dell'incavo | Dimensione dell'incavo | Spessore della parete | Spessore del fondo | |||||
| Cmin | Kmin | ||||||||
| DN | NPS | Jmin | d1 | 3000 LIBBRE | 6000 LIBBRE | 9000 LIBBRE | 3000 LIBBRE | 6000 LIBBRE | 3000 LIBBRE |
| Sch80 | Sch160 | XXS | Sch80 | Sch160 | XXS | ||||
| 6 | 1/8 | 10 | 10,7 | 3,2 | 3,5 | - | 5,0 | 6,5 | - |
| 8 | 1/4 | 10 | 14,1 | 3,3 | 4,0 | - | 5,0 | 6,5 | - |
| 10 | 3/8 | 10 | 17,5 | 3,5 | 4,4 | - | 5,0 | 6,5 | - |
| 15 | 1/2 | 10 | 21,8 | 4,1 | 5,2 | 8,2 | 6,5 | 8,0 | 11,0 |
| 20 | 3/4 | 13 | 27,4 | 4,3 | 6,1 | 8,6 | 6,5 | 8,0 | 12,5 |
| 25 | 1 | 13 | 34,2 | 5,0 | 7,0 | 10,0 | 9,5 | 11,0 | 14,0 |
| 32 | 1.1/4 | 13 | 42,9 | 5,3 | 7,0 | 10,6 | 9,5 | 11,0 | 14,0 |
| 40 | 1.1/2 | 13 | 48,3 | 5,6 | 7,8 | 11,2 | 11,0 | 12,5 | 16,0 |
| 50 | 2 | 13 | 61,1 | 6,1 | 9,5 | 12,2 | 12,5 | 16,0 | 19,0 |
| 65 | 2.1/2 | 16 | 76,9 (73,8) | 7,7 | 12,5 | 16,0 | 19,0 | - | |
| 80 | 3 | 16 | 89,8 | 8,3 | 13,8 | - | 19,0 | 22,0 | - |
| 100 | 4 | 19 | 115,5 | 9,4 | - | - | 22,0 | 28,5 | - |
1. Generalmente, le calotte sferiche sono utilizzate per i contenitori a pressione, che sono utilizzati in attrezzatura ad alta pressione o nell'attrezzatura del metallo non ferroso del medium e dell'alta pressione.
2. C'è una grande sollecitazione di flessione nel cappuccio servito, mentre il cappuccio ellissoidale è pricipalmente sforzo della membrana, in modo da non è ideale nell'applicazione di ingegneria.
3. Durante la saldatura, presti attenzione alla protezione della superficie del cappuccio del tubo, tempestiva puliscono la saldatura, riscaldano l'area colpita e scorie circostanti della saldatura, spruzzo e agenti inquinanti ed ispezione della pinta di comportamento e marinatura di superficie.
4. Impedisca la superficie della testa del acciaio al carbonio la collisione e graffi. Impedisca il contatto diretto con il acciaio al carbonio ed eviti l'inquinamento dello ione del ferro.
5. Avoid ha forzato la saldatura dell'assemblea. La progettazione strutturale impedirà l'eccessivo sforzo del fermo.
6. Il contenuto dello ione del cloruro dell'acqua per la prova idrostatica non sarà più di 25mg/L e sarà asciugato a tempo dopo la prova.
1. Sanitario, non tossico, questo prodotto è materiali da costruzione di un verde, può essere usato per il sistema di conduttura puro dell'acqua potabile.
2. Termoresistente, sotto la pressione di esercizio continua a lungo termine specificata, la temperatura dell'acqua trasportata dalla conduttura può raggiungere il ℃ 95.
3. La resistenza della corrosione, nessuna rappresentazione in scala, può evitare la rappresentazione in scala del tubo e l'ostruzione, bacino, preoccupazione della ruggine del punto giallo della vasca.
4. La conservazione ed il risparmio energetico del calore, la conducibilità termica è molto più bassi di quella di metallo.
a. Pacchetto di plastica c.Pallet D. della borsa del pacchetto b.Wove della borsa di bolla su misura
La nostra fabbrica ha alta abilità per produzione, il termine di consegna è 45days per la piccola quantità, o se siete la fretta per quello, possiamo sistemare ed incontrarci la vostra data di spedizione.
Persona di contatto: Rachel Zhang
Telefono: 13679287344
