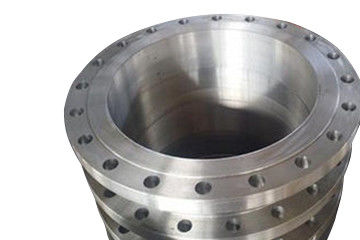

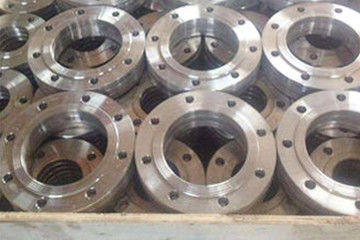

Saldatura della flangia della saldatura dell'incavo del tubo del acciaio al carbonio

Descrizione

La flangia della saldatura dell'incavo si riferisce alla flangia saldata all'estremità ed all'esterno del tubo quando l'estremità del tubo è inserita nella scala dell'anello della flangia. Ci sono due generi con e senza il collo. La flangia con il collo ha buona rigidità, piccoli deformazione della saldatura e buon sigillando la prestazione.

Può essere utilizzata nella situazione con una pressione di 1,0 ~ 10.0MPa. La flangia di B per la nave è inoltre flangia della saldatura dell'incavo, che è utilizzata nell'occasione con gli alti requisiti di sigillamento. Durante la progettazione, la flangia della saldatura dell'incavo può essere controllata come flangia integrale.

La saldatura dell'incavo è di estendere il tubo nel corpo di valvola per saldare. Dopo la formazione, è simile al collegamento interno del filo.  In linea generale, ci sono più tubi del acciaio al carbonio e tubi dell'acciaio inossidabile inferiore a 2" con la saldatura dell'incavo. La saldatura di testa inoltre è usata per i tubi dell'acciaio inossidabile inferiore a 2", come borsatura della flangia del manicotto scorrevole; la saldatura di testa è usata basicamente per i tubi di titanio, l'acciaio doppio di fase, la lega bassa del nichel, ecc.

Introduzione di Breif

1. la saldatura dell'incavo forma la saldatura di raccordo, mentre la saldatura testa a testa forma la saldatura testa a testa.

2. Il giunto di testa è migliore del giunto dell'incavo secondo lo stato di sforzo e di forza del giunto della saldatura, in modo dal giunto di testa dovrebbe essere utilizzato nella situazione del livello ad alta pressione e di cattivo stato di servizio.

3. la saldatura dell'incavo è usata generalmente per il piccolo diametro del tubo inferiore o uguale a Dn40, che è più economico.

4. la saldatura di testa è usata generalmente per Dn40 e sopra. La forma del collegamento di saldatura dell'incavo pricipalmente è usata per la saldatura del diametro 5. Generalmente, lo spessore della parete del tubo di diametro basso è sottile, facile da vacillare e rimuovere e la saldatura di testa è difficile, in modo da è più adatto a saldatura dell'incavo.

6. inoltre, la saldatura dell'incavo ha la funzione del rinforzo, in modo da è usata spesso nell'ambito di alta pressione.

Charateristic

1.  La forma di base della flangia dell'incavo è la stessa di quella della flangia con la saldatura piana del collo.

2.  C'è una sezione dell'incavo sul foro interno della flangia, il tubo è inserito nell'incavo ed è saldato e un cerchio della saldatura è saldato sul retro della flangia.

3.  Poiché c'è una lacuna fra la flangia dell'incavo ed il bordo del tubo, è facile da produrre la corrosione.

4.  Se un'altra saldatura è saldata dentro, questa corrosione può essere evitata.

5.  La resistenza a fatica della flangia dell'incavo saldata da entrambi i lati è 5% superiore a quello della flangia piana e la forza statica è la stessa.

6.  Quando questo genere di flangia dell'incavo è usato, il suo diametro interno sarà lo stesso di quello del tubo. La flangia dell'incavo è soltanto applicabile ai tubi con il diametro nominale di meno di 150.

Specificazione

1, tipo della superficie di tenuta: RF, MFM, TG, RJ

2, materiale: acciaio al carbonio: ASTM A105, 20 × Q235, 16Mn, ASTM A350 LF1, LF2 CL1/Cl2, LF3 CL1/Cl2, ASTM a694 F42, F46, F48, F50, f52, f56, F60, F65, F70;

3, acciaio inossidabile: ASTM A182 f304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;

4, acciaio legato: ASTM A182 F1, f5a, F9, F11, F12, F22, F91, a182f12, a182f11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12cr2mo1, A335P22, Ⅲ di st45.8/;

5, norma fabbricante: ANSI B16.5, HG20619-1997, GB/T9117.1-2000-GB/T9117.4-200, HG20597-1997.

6, modo di collegamento: dado della flangia, collegamento di bullone.

7, processo di produzione: pezzo fucinato, fabbricazione di pezzo fucinato, ecc. globali professionali.

8, modalità di elaborazione: tornitura del tornio di CNC di alta precisione, rifinitura generale del tornio, saldatura ad arco di argon e l'altra elaborazione.

9, portata di applicazione: Caldaia e contenitore a pressione, petrolio, industria chimica, costruzione navale, industria farmaceutica, metallurgia, macchinario, timbranti industria alimentare del gomito, ecc.

Vantaggio e svantaggio

1, là non è problema di smussatura; non c'è problema del giunto di testa e del bordo sbagliato; la posizione di saldatura può essere regolata a saldatura piana.

2, uno sono che lo stato di sforzo dopo che saldare non è buona e è facili da avere saldatura incompleta e c'è una lacuna nella rete di tubazioni.

3, saldatura dell'incavo non sono adatti a rete di tubazioni usata per il medium sensibile di corrosione della crepa ed a rete di tubazioni con gli alti requisiti di pulizia.

4, inoltre, lo spessore della parete della conduttura ultraelevata di pressione, anche la conduttura di diametro basso, sono inoltre molto grandi e la saldatura di testa può essere usata per evitare l'incavo che salda il più possibile.

Applicazione

Caldaia e contenitore a pressione, petrolio, industria chimica, costruzione navale, farmacia, metallurgia, macchinario, timbrando l'alimento del gomito ed altre industrie.

Pacchetto

a. Pacchetto di plastica c.Pallet D. della borsa del pacchetto b.Wove della borsa di bolla su misura

Termine di consegna

La nostra fabbrica del piano d'acciaio ha alta abilità per produzione, il termine di consegna è 45days per la piccola quantità, o se siete la fretta per quello, possiamo sistemare ed incontrarci la vostra data di spedizione.
