Incrocio di acciaio inossidabile del duplex 3/4 di acciaio inossidabile di ASME B16.9 316
Descrizione
L'incrocio di acciaio inossidabile è un genere di accessorio per tubi usato al ramo della conduttura. Per la fabbricazione di incrocio con il tubo senza cuciture, ci sono due processi comunemente usati: gonfiamento e pressatura a caldo idraulici.
L'incrocio di acciaio inossidabile adotta il processo di pressatura dopo il riscaldamento, che riduce il tonnellaggio di attrezzatura richiesto per la formazione del materiale. L'incrocio di pressatura a caldo ha ampia adattabilità ai materiali. Questo processo di formazione è usato solitamente per l'incrocio con il grande diametro e la parete spessa del tubo.
Specificazione
Materiale: Acciaio inossidabile 304/316
Collegamento: Rapido colleghi per annaffiare Barb
Intervallo di grandezza: 1" a 4' e a 25.4mm-101.6mm
Pressione di incrinamento: 1/3 - 25 di psig (0,02 - 1,7 barre)
Temperatura di lavoro: -10℉~400℉ (- 23℃~204℃)
Scheda di dati tecnica
Scheda di dati tecnica dell'incrocio di acciaio inossidabile del duplex 3/4 di acciaio inossidabile di ASME B16.9 316 come qui sotto:
| Dimensione del tubo di Norminal (pollice) |
Diametro esterno |
Genter da concludersi |
| |
C |
M. |
| 1/2 |
21,3 |
25,4 |
| 3/4 |
26,7 |
28,4 |
| 1 |
33,4 |
38,1 |
| 1 1/4 |
42,2 |
47,8 |
| 1 1/2 |
48,3 |
57,2 |
| 2 |
60,3 |
63,5 |
| 2 1/2 |
73 |
76,2 |
| 3 |
88,9 |
85,9 |
| 3 1/2 |
101,6 |
95,3 |
| 4 |
114,3 |
104,6 |
| 5 |
141,3 |
124 |
| 6 |
168,3 |
142,7 |
| 8 |
219,1 |
177,8 |
| 10 |
273,1 |
215,9 |
| 12 |
323,9 |
254 |
| 14 |
355,6 |
279,4 |
Caratteristica
L'incrocio di acciaio inossidabile è costituito dalla pressatura a caldo. Lo spazio in bianco del tubo più grande del diametro trasversale è appiattito alla dimensione del diametro trasversale e un foro è aperto alla parte del tubo allungato del ramo.
Lo spazio in bianco del tubo è riscaldato e messo in piega stampo ed il dado per estrarre il tubo del ramo è installato nello spazio in bianco del tubo.
Nell'ambito dell'azione di pressione, lo spazio in bianco del tubo è compresso radialmente. Nel corso di compressione radiale, il metallo scorre il tubo del ramo e forma un tubo del ramo nell'ambito della tensione del dado.
L'intero processo è formato con la compressione radiale dello spazio in bianco del tubo ed il processo d'allungamento del tubo del ramo.
Il metallo del tubo trasversale urgente caldo del ramo è compensato tramite il movimento radiale dello spazio in bianco del tubo, in modo da inoltre è chiamato processo radiale della compensazione.
Applicazione
L'incrocio di acciaio inossidabile è ampiamente usato in centrali elettriche importanti, nell'industria chimica, nell'industria leggera, nella metallurgia, nell'edificio urbano, nella costruzione navale, nell'ingegneria del gas naturale, nella fabbricazione dell'alimento, nella fabbricazione della carta, nella medicina ed in altre industrie nel paese ed all'estero.

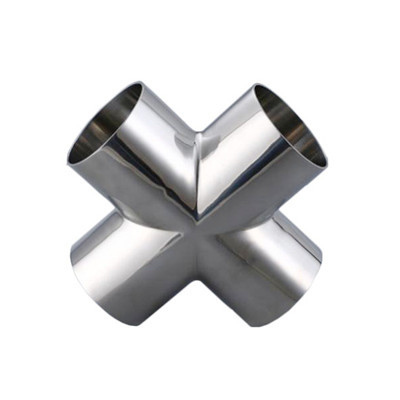

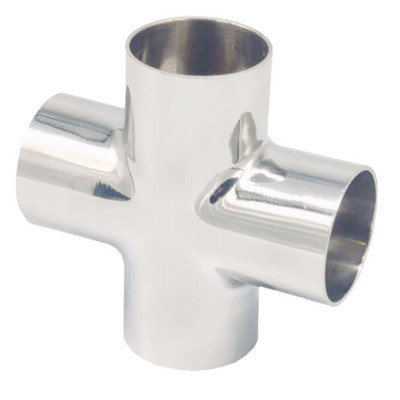

Immagine del prodotto
