Dettagli:
|
| Materiale: | Acciaio al carbonio | Collegamento: | Saldatura |
|---|---|---|---|
| Dimensione: | 1/2» - 72', 1/2» - 4 8" | Applicazione: | Colleghi i tubi |
| Norma: | BACCANO, JIS, ANSI, ASME, GB | Spessore: | 2mm-50mm |
| Evidenziare: | Saldatura di STD un gomito da 90 gradi,Tubo del gomito da 90 gradi di acciaio al carbonio,ASME montaggio di gomito da 90 gradi |
||

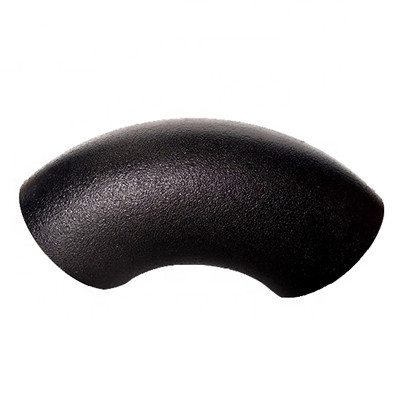

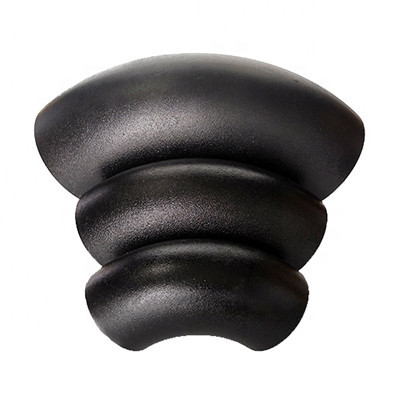

Il gomito del acciaio al carbonio è un accessorio per tubi che collega due tubi con differenti diametri del tubo per dirigere. Il processo di produzione è di tagliare uno spazio in bianco standard del gomito in gomito a forma di V e poi di applicare la pressione. Con il potere di attrezzatura di timbratura convenzionale o speciale, lo spazio in bianco del gomito direttamente è sottoposto alla forza di deformazione ed è deformato nello stampo, in modo da ottenere un gomito con determinata forma, la dimensione e la prestazione.
Dimensione: 1/2» - 24", DN15-DN600
Norma: ASME, ANSI B16.9
Tipo: 30,45,60,90,180 gradi
Materiale: ASTM A234WPB, A234WPC
Spessore: STD SCH40, XS, SCH80, XXS
Scheda di dati tecnica del gomito di acciaio al carbonio di grado 1.5D di ASME B16.9 A234 SCH 40 STD 90 come qui sotto:
| Diametro nominale | fuori del diametro | Dimensione dal centro per concludere fronte | Centro per concentrarsi dimensione | Di nuovo alla dimensione di conclusione | |||||
| 45° | 90° | 180° | 180° | ||||||
| Serie A | Serie B | Breve raggio | Raggio lungo | Breve raggio | Raggio lungo | Breve raggio | Raggio lungo | Breve raggio | |
| 15 | 21,3 | 18 | 16 | 38 | - | 76 | - | 48 | - |
| 20 | 26,9 | 25 | 16 | 38 | - | 76 | - | 51 | - |
| 25 | 33,7 | 32 | 16 | 38 | 25 | 76 | 51 | 56 | 41 |
| 32 | 42,4 | 38 | 20 | 48 | 32 | 95 | 64 | 70 | 52 |
| 40 | 48,3 | 45 | 24 | 57 | 38 | 114 | 76 | 83 | 81 |
| 50 | 60,3 | 57 | 32 | 76 | 51 | 152 | 112 | 106 | 100 |
| 65 | 76,1 | 76 | 40 | 95 | 64 | 191 | 127 | 132 | 121 |
| 80 | 88,9 | 89 | 47 | 114 | 76 | 229 | 152 | 159 | 159 |
| 100 | 114,3 | 108 | 63 | 152 | 112 | 305 | 203 | 210 | 197 |
| 125 | 139,7 | 133 | 79 | 190 | 127 | 381 | 254 | 262 | 237 |
Il gomito del acciaio al carbonio è un accessorio per tubi del metallo che cambia la direzione della conduttura sulla conduttura del acciaio al carbonio. Secondo l'angolo, ci sono tre gomiti comunemente usati: 45 ° del ° 90 e del ° 180 ed altri gomiti anormali di angolo quale ° 60 inoltre sono inclusi secondo i bisogni del progetto. I metodi di collegamento con la conduttura includono: saldatura diretta, il collegamento della flangia, il collegamento della caldo-colata, il collegamento di fusione elettrica, il collegamento infilato, il collegamento dell'incavo, ecc. secondo il processo di produzione, può essere divisa in: gomito di saldatura, timbrante gomito, il gomito di spinta, il gomito della colata, ecc.
Il gomito del acciaio al carbonio è ampiamente usato nell'industria chimica, costruzione, rifornimento idrico, drenaggio, petrolio, luce e l'industria leggera, la refrigerazione, risanamento, impianto idraulico, protezione antincendio, energia elettrica, spazio aereo, la costruzione navale ed altri progetti di base.
