Dettagli:
|
| Nome di prodotto: | Flangia della saldatura di testa | Materiale: | acciaio al carbonio |
|---|---|---|---|
| Collegamento: | Saldatura | Norma: | GB/ANSI /JIS/BACCANO |
| Imballaggio: | Imballaggio standard | Uso: | Trasporti l'olio del gas d'acqua |
| Evidenziare: | flangia della saldatura di testa 2.5MPa,Flangia della saldatura di testa DN65,Flangia della saldatura di testa della conduttura |
||

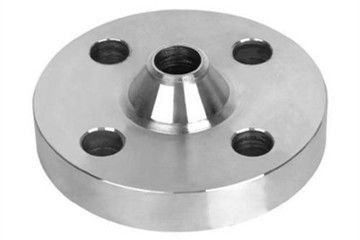

La flangia della saldatura di testa, anche conosciuta come l'alta flangia del collo, è un genere di accessorio per tubi, che si riferisce alla flangia con la transizione del tubo e del collo ed al collegamento di saldatura di testa con il tubo. La flangia della saldatura di testa non è facile da deformare, sigillato bene ed ampiamente usato. È adatto a conduttura con grande fluttuazione di pressione o la temperatura o temperatura elevata, alta pressione e bassa temperatura. Il prezzo è relativamente economico e la pressione nominale non è più di 2.5MPa; Inoltre è usata per i media costosi, infiammabili ed esplosivi del trasporto. La pressione nominale è circa pn16mpa.
Norma: GB/ANSI /JIS/BACCANO
Collegamento: Saldatura
Uso: Trasporti l'olio del gas d'acqua
Sequenza dell'installazione della flangia della saldatura di testa:
1. In primo luogo, prima dell'aggiunta della flangia della saldatura di testa, i lati interni ed esterni degli accessori per tubi collegati di acciaio inossidabile dovrebbero essere selezionati.
2. I piatti della flangia con l'anello della scanalatura sono installati rispettivamente sui tubi da collegare.
3. Anello sigillante di gomma a forma di o dell'inserzione ed anello sigillante di acciaio inossidabile installato da entrambi i lati nel piatto della flangia con l'anello della scanalatura. Il diametro interno dell'anello sigillante è lo stesso di quello del tubo.
4. Poi colleghi i fori della flangia con i bulloni e stringa l'assemblea del bullone simmetricamente.
5. Nel stringere la flangia della saldatura di testa, l'attenzione dovrebbe essere pagata per rendere al sigillamento di ogni portata unita la specificazione richiesta.
Le flange del acciaio al carbonio la scheda di dati tecnica della flangia di saldatura di testa come qui sotto:
| Diametro nominale | 16kg=l. 6MPa | ||||
| diametro esterno | Distanza del foro passante | Diametro di Bolt | Numero del foro passante | Spessore della flangia | |
| DN10 | 90 | 60 | 14 | 4 | 14 |
| DN15 | 95 | 65 | 14 | 4 | 14 |
| DN20 | 105 | 75 | 14 | 4 | 16 |
| DN25 | 115 | 85 | 14 | 4 | 16 |
| DN32 | 140 | 100 | 18 | 4 | 18 |
| DN40 | 150 | 110 | 18 | 4 | 18 |
| DN50 | 165 | 125 | 18 | 4 | 20 |
| DN65 | 185 | 145 | 18 | 4 | 20 |
| DN80 | 200 | 160 | 18 | 8 | 20 |
| DN100 | 220 | 180 | 18 | 8 | 22 |
| DN125 | 250 | 210 | 18 | 8 | 22 |
| DN150 | 285 | 240 | 22 | 8 | 24 |
a. Il pacchetto di plastica c.Pallet D. della borsa del pacchetto b.Wove della borsa di bolla ha personalizzato.
La nostra fabbrica piana d'acciaio ha alta abilità per produzione, il termine di consegna è dei 35 giorni per la piccola quantità, o se siete la fretta per quello, possiamo sistemare ed incontrarci la vostra data di spedizione.
