Dettagli:
|
| Nome di prodotto:: | Cappuccio del tubo saldato estremità del acciaio al carbonio | Dimensione:: | 1/2» - 48" |
|---|---|---|---|
| Norma:: | GB/ANSI /JIS/BACCANO | Specifiche:: | DN15-DN2000 |
| Collegamento:: | Saldatura, femminile | spessore della parete:: | SCH5-SCH160 |
| Evidenziare: | cappuccio del tubo della saldatura testa a testa del Cs,Cappucci Buttweld del acciaio al carbonio |
||

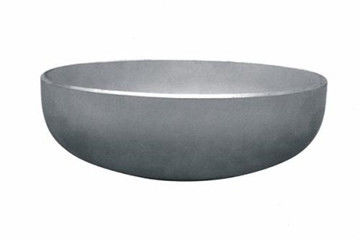

Il cappuccio del tubo è un accessorio per tubi saldato sull'estremità del tubo o installato sul filo esterno dell'estremità del tubo per ricoprire il tubo, che è utilizzato per sigillare il tubo, con la stessa funzione della spina del tubo. La forma del cappuccio del tubo è simile a quella del piatto cieco, salvo che il piatto cieco può essere rimosso per sigillare, mentre il cappuccio saldato del tubo non può essere rimosso.
Il cappuccio del tubo comprende il cappuccio convesso del tubo, le coperture del cono, la sezione variabile del diametro, la copertura piana e la progettazione della bocca degli strizzacervelli. La differenza fra il cappuccio del tubo e la testa è che il cappuccio del tubo è utilizzato generalmente nel caso di pressione bassa, che è conveniente per lo smontaggio e la manutenzione. Il cappuccio del tubo non è utilizzato generalmente nel caso del medium e dell'alta pressione. Il diametro interno della testa prevarrà. Il diametro della testa è molto grande. Non c'è requisito della parte di transizione del cappuccio del tubo. Generalmente soltanto il diametro e la lunghezza possono essere trovati nel manuale e la parte laterale diritta è relativamente lunga. Pressa a caldo che forma processo del cappuccio del tubo del acciaio al carbonio: in primo luogo, metta lo spazio in bianco nella fornace del riscaldamento, la velocità del riscaldamento superiore a 400 che il ℃ è ℃/h del ≤ 200, il calore alla temperatura richiesta dalla tecnologia e la conservazione del calore di comportamento. Poi metta lo spazio in bianco heated nella muffa d'aggiunta, di modo che lo spazio in bianco e la muffa sono concentrici nella direzione circonferenziale. Inizi il circuito idraulico per assicurarsi che la pressione sia maggior di 8Mpa. Alla pressione iniziale, la temperatura dello spazio in bianco è stata misurata dal termometro infrarosso. Nel corso della pressatura, assicuri l'equilibrio di pressione.
Materiale: acciaio al carbonio
Intervallo di grandezza: DN 15-800
Lunghezza: 25-267
Trattamento di superficie: anti-olio; anti-pittura
| DN | Diametro esterno | Lunghezza | Limitazione dello spessore della parete | Lunghezza b | |
| I serie | II serie | E | E | E | |
| 15 | 21,3 | 18 | 25 | 4,57 | 25 |
| 20 | 26,9 | 25 | 25 | 3,81 | 25 |
| 25 | 33,7 | 32 | 38 | 4,57 | 3S |
| 32 | 42,4 | 38 | 38 | 4,83 | 38 |
| 40 | 48,3 | 45 | 38 | 5,08 | 38 |
| 50 | 60,3 | 57 | 38 | 5,59 | 44 |
| 65 | 73,0 | 76 | 38 | 7,11 | 51 |
| 80 | 88,9 | 89 | 51 | 7,62 | 64 |
| 90 | 101,6 | - | 64 | 8,13 | 76 |
| 100 | 114,3 | 108 | 64 | 8,64 | 76 |
| 125 | 141,3 | 133 | 76 | 9,65 | 89 |
| 150 | 168,3 | 159 | 89 | 10,92 | 102 |
| 200 | 219,1 | 219 | 102 | 12,7 | 127 |
| 250 | 273,0 | 273 | 127 | 12,7 | 152 |
| 300 | 323,9 | 325 | 152 | 12,7 | 178 |
| 350 | 355,6 | 377 | 165 | 12,7 | 191 |
| 400 | 406,4 | 426 | 178 | 12,7 | 203 |
| 450 | 457 | 480 | 203 | 12,7 | 229 |
| 500 | SOS | 530 | 229 | 12,7 | 254 |
| 550 | S59 | - | 254 | 12,7 | 254 |
| 600 | 610 | 630 | 267 | 12,7 | 305 |
| 650 | 660 | - | 267 | - | - |
| 700 | 711 | 720 | 267 | - | - |
| 750 | 762 | - | 267 | - | - |
| 800 | 813 | 820 | 267 | - | - |
1. Trattamento termico: metta il cappuccio del tubo nella fornace per il trattamento termico secondo il processo di trattamento termico.
2. Trattamento di superficie: dopo il trattamento termico, il cappuccio del tubo sarà rimosso con l'apparecchio a getto di sabbia o la levigatrice.
3. Prova della proprietà meccanica: secondo le norme pertinenti, effettui la prova della proprietà meccanica sul cappuccio del tubo per assicurarsi che la proprietà meccanica del cappuccio del tubo raggiunga la norma e gli elementi ed il campionamento della prova soddisfaranno le richieste delle norme pertinenti.
4. Lavorare di conclusione: scanalatura lavorante del fronte meccanico dell'estremità secondo il disegno di conferma di progettazione.
5. Ispezione di aspetto: il cappuccio del tubo sarà esente dalle crepe, fenomeni overburning, di surriscaldamento ed altro e la superficie sarà esente dai punti duri. Alcun difetto sul corpo del tubo del cappuccio del tubo non sarà riparato saldando.
6. Ispezione di dimensione: il personale responsabile di ispezione effettuerà l'ispezione di dimensione secondo i disegni ed i requisiti standard pertinenti degli accessori per tubi e soddisfa le richieste di tolleranza.
7. Le superfici interne ed esterne del cappuccio del tubo saranno regolari senza alcun danneggiamento della forza e l'aspetto diserta, quali le croste, i graffi, la doppia pelle, ecc. e grinded dopo l'individuazione dei difetti.
8. Le parti grinded saranno regolari ed i difetti saranno confermati per essere rimossi tramite ispezione della particella magnetica.
a. Pacchetto di plastica c.Pallet D. della borsa del pacchetto b.Wove della borsa di bolla su misura
La nostra fabbrica ha alta abilità per produzione, il termine di consegna è 45days per la piccola quantità, o se siete la fretta per quello, possiamo sistemare ed incontrarci la vostra data di spedizione.
