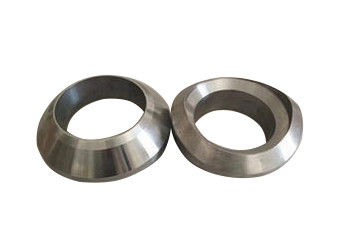

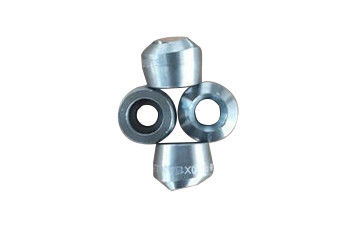

Dettagli:
|
| Nome di prodotto:: | Olet della saldatura di testa dell'acciaio inossidabile | Specifiche:: | DN6~DN100 |
|---|---|---|---|
| Tecnologia:: | Segare e lavorare | Materiale:: | Acciaio inossidabile |
| forma: | UGUALE | Tecniche: | Forgiato, saldatura testa a testa |
| Evidenziare: | Accessori per tubi della saldatura testa a testa dell'acciaio inossidabile,Acciaio inossidabile Weldolet |
||
Olet inoltre è chiamato sedile di Olet, sella e tipo giunto della sella di tubo. Pricipalmente è usato per il rinforzo degli accessori per tubi del collegamento di ramo invece dei tipi di collegamento del ramo come riduzione il T, la piastra di rinforzo e del rinforzo della sezione del tubo. Il Olet presenta i vantaggi eccezionali della sicurezza, l'affidabilità, riduzione dei costi, costruzione semplice, miglioramento del canale di flusso medio, serie della normalizzazione e progettazione e selezione convenienti. Particolarmente nell'alta pressione, nella temperatura elevata, nel grande diametro e nelle condutture spesse della parete, che sempre più è usato per sostituire il metodo tradizionale del collegamento di Olet. La parte principale del Olet è fatta dei pezzi fucinati di alta qualità con lo stesso materiale del tubo, compreso il acciaio al carbonio, l'acciaio legato, l'acciaio inossidabile, ecc.
1. Il sedile di Olet ed il tubo principale sono saldati. Ci sono tre tipi di collegamenti con il Olet o altri tubi, strumenti e valvole: collegamento della saldatura di testa, collegamento della saldatura dell'incavo e collegamento infilato.
2. Le norme comunemente usate di fabbricazione includono MSS sp-97, il GB/t19326 ed altre norme.
3. Olet di saldatura è elaborato generalmente tramite il pezzo fucinato integrale. La struttura di Olet è divisa estremità nell'estremità del collegamento di tubo, nella parte di rinforzo e nel collegamento principali di Olet.
4. La dimensione esterna di Olet ha norma di riferimento corrispondente e la forma del collegamento con il tubo principale è il collegamento di estremità della scanalatura.
10, la scanalatura della saldatura sono una V-scanalatura a un solo lato, che può essere determinata come la combinazione di saldatura testa a testa (saldatura di scanalatura) e di saldatura di raccordo.
5. Le altre parti fuori del primo pendio dell'intestazione del ramo appartengono al pendio di transizione di spessore e non appartengono alla scanalatura dell'intestazione del ramo.
6. Nel calcolare lo spessore della saldatura, la seconda smussatura si escluderà e calcolata da quello primo. Nella saldatura reale sul sito, lo spessore della saldatura può raggiungere il primo piano inclinato.
Metal la scheda di dati degli accessori per tubi dell'acciaio inossidabile di Olet della saldatura di testa del tubo di T
| Scriva | Tipo collegato | ||
| Incavo GB19326 saldato | Filo di tubo di GB 19326 | GB 19326 Estremità-saldato | |
| Standard | SOLENOIDE (MSS SP-97 Q.TG11) | TOL (MSS SP-97 Q, FG12) | WOL (MSS SP-97 Q/FG13) |
| Nipolet | SNL (Q.TG/14) | TNL (Q.FG14, SHB-PO1) | WNL (Q/FG14) |
| (45°) Latrolet | SEL (Q.TG/15) | TLL (Q/FGlx SHB-PO1) | (Q/FG15) |
| (1 5D) Elbolet | TELEFONO (Q/FG1Q SHB-PO1) | WEL (Q/FG16) | |
Metal la scheda di dati degli accessori per tubi dell'acciaio inossidabile di Olet della saldatura di testa del tubo di T
| Diametro nominale | Diametro nominale del tubo principale adatto | L | E | ||||||
| millimetro | in | millimetro | in | STD | XS | xxs | STD | XS | XXS |
| 6 | 1/8 | 20 | 3/4 | 15,9 | - | - | 15,9 | - | - |
| 8 | 1/4 | 20 | 3/4 | 15,9 | - | - | 15,9 | - | - |
| 10 | 3/8 | 25 | 1 | 19,1 | - | - | 19,1 | - | - |
| 15 | 1/2 | 32 | 1.1/4 | 19,1 | 19,1 | 28,6 | 23,8 | 23,8 | 14,3 |
| 20 | 3/4 | 40 | 1.1/2 | 22,2 | 22,2 | 31,8 | 302 | 30,2 | 19,1 |
| 25 | 1 | 40 | 1.1/2 | 27,0 | 27,0 | 38,1 | 36,5 | 36,5 | 25,4 |
| 32 | 1.1/4 | 65 | 2.1/2 | 31,8 | 31,8 | 44,5 | 44,5 | 44,5 | 33,3 |
| 40 | 1.1/2 | 65 | 2.1/2 | 33,3 | 33,3 | 50,8 | 50,8 | 50,8 | 38,1 |
| 50 | 2 | 80 | 3 | 38,1 | 38,1 | 58,6 | 65,1 | 65,1 | 42,9 |
| 60 | 2.1/2 | 100 | 4 | 41,3 | 41,3 | 61,9 | 762 | 76,2 | 54,0 |
| 80 | 3 | 125 | 5 | 44,5 | 44,5 | 73,0 | 93,7 | 93,7 | 77,0 |
| 90 | 3.1/2 | 150 | 6 | 47,0 | 47,0 | - | 10L6 | 101,6 | - |
| 100 | 4 | 150 | 6 | 50,8 | 50,8 | 84,1 | 120,7 | 120,7 | 98,4 |
| 125 | 5 | 200 | 8 | 57,2 | 57,2 | 93,7 | 141,3 | 141,3 | 122,2 |
| 150 | 6 | 200 | 8 | 60,3 | 77,8 | 104,8 | 169,9 | 169,9 | 146,1 |
| 200 | 8 | 250 | 10 | 69,9 | 98,4 | - | 220,7 | 220,7 | - |
| 250 | 10 | 300 | 12 | 77,8 | 93,7 | - | 274,6 | 265,1 | - |
| 300 | 12 | 350 | 14 | 85,7 | 103,2 | - | 325,4 | 317,5 | - |
| 350 | 14 | 400 | 16 | 88,9 | 100,0 | - | 357,2 | 350,9 | - |
1, là è regolamenti speciali per i materiali della conduttura nella progettazione dei rami della conduttura.
2, il tubo principale hanno chiari regolamenti tecnici per i tipi differenti di Olets, che sono chiamati i regolamenti per il grado del materiale della conduttura.
3, grande diametro Olet (più di 1/2 del tubo principale) sono collegati generalmente dal T standard, mentre Olet di diametro basso è collegato dall'insieme di Olet, che è ampiamente usato in paesi stranieri ed ha norme pertinenti in Cina.
4, Olet di diametro basso sono usati, che è utile ai requisiti di sforzo e di forza. Il tubo è fabbricato secondo le norme, sicuro ed affidabile.
a. Pacchetto di plastica c.Pallet D. della borsa del pacchetto b.Wove della borsa di bolla su misura
La nostra fabbrica degli accessori per tubi dell'acciaio inossidabile di Olet della saldatura di testa del tubo del metallo T ha alta abilità per produzione, il termine di consegna è 45days per la piccola quantità, o se siete la fretta per quello, possiamo sistemare ed incontrarci la vostra data di spedizione.
