Dettagli:
|
| Nome di prodotto:: | Incrocio della saldatura di testa dell'acciaio inossidabile | Dimensione:: | 100% |
|---|---|---|---|
| Intervallo di grandezza:: | DN15-DN1200 | Modo di collegamento:: | Saldatura, filo, flangia |
| Collegamento: | Saldatura, maschio | Imballaggio: | caso di legno |

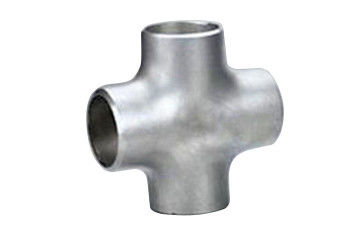

1, l'incrocio è un connettore del tubo, che è utilizzato al tubo del ramo del tubo principale. Il T trasversale può essere diviso nel diametro uguale e diametro di riduzione.
2, l'estremità dell'ugello del T uguale dell'incrocio del diametro sono la stessa dimensione; la dimensione principale dell'ugello del T trasversale riducentesi è la stessa e la dimensione dell'ugello del tubo del ramo è più piccola di quella del tubo principale.
3, il processo di fabbricazione dell'incrocio pricipalmente includono il gonfiamento e la pressatura a caldo idraulici.
4, il gonfiamento idraulico del T trasversale sono di utilizzare una stampa idraulica speciale per iniettare il liquido nello spazio in bianco del tubo con lo stesso diametro del T trasversale.
5, i due cilindri laterali orizzontali della stampa idraulica si muovono contemporaneamente per espellere lo spazio in bianco del tubo, il volume dello spazio in bianco del tubo diventano più piccoli, la pressione liquida negli aumenti dello spazio in bianco del tubo.
6, i flussi di materiale del metallo lungo la cavità interna del dado nell'ambito di doppia azione della pressione liquida nel cilindro laterale ed il tubo soppressione ed espandono il tubo del ramo.
7, la formazione calda del T trasversale sono di appiattire lo spazio in bianco del tubo più grande del diametro del T trasversale alla dimensione del diametro del T trasversale e di aprire un foro alla posizione del tubo d'allungamento del ramo.
8, lo spazio in bianco del tubo sono heated, messo in piega stampo e metta nel dado del tubo d'allungamento del ramo; nell'ambito dell'effetto di pressione.
9, lo spazio in bianco del tubo sono compressi radialmente, nel corso di compressione radiale, il metallo scorrono la direzione del tubo del ramo e formano il tubo del ramo nell'ambito dell'allungamento del dado.
10, il processo di gonfiamento idraulico dell'incrocio possono essere formati in una volta con alta efficienza di produzione; perché il processo di gonfiamento idraulico dell'incrocio senza cuciture richiede il grande tonnellaggio di attrezzatura.
11, pricipalmente è usato per la fabbricazione dell'incrocio standard di spessore della parete di meno che dn400.
12, il tonnellaggio dell'attrezzatura stata necessaria per il processo di pressatura a caldo dell'incrocio sono ridotti.
13, incrocio urgente caldo hanno ampia adattabilità ai materiali, che è adatta ad acciaio a basso tenore di carbonio, ad acciaio legato e ad acciaio inossidabile; particolarmente per l'incrocio di grande diametro e spesso della parete del tubo, questo processo di formazione è adottato solitamente.
14, incrocio della saldatura di testa sono un accessorio per tubi fatto dell'acciaio tramite la pressatura a caldo o il pezzo fucinato. La sua forma del collegamento è direttamente saldatura di testa il tubo trasversale e d'acciaio.
15, le norme principali di fabbricazione dell'incrocio della saldatura di testa sono generalmente GB/T12459, GB/T13401, ASME B16.9, SH3408, SH3409, HG/T21635, Hg/T21631, SY/T0510.
1. Norme: GB12459-90, gb12401-90, ASME/ANSI b16.9, BACCANO, JIS, ecc.
2. Materiale: 304, 304L, 316, 316L, 317L, 321, 2205, 2507, ecc.
3. Specificazione: senza cuciture da DN15 a DN600; cucito da DN15 a DN1200.
4. Trattamento di superficie: sabbiatura, rotolamento, marinante e lucidante.
5. Spessore della parete: 1.2mm-6mm r = 1.5D.
6. Modo di collegamento: saldando, assemblea rapida, filo, flangia.
7. Caratteristiche e proprietà: grande resistenza di differenza di temperatura; pressione normale 16MPa; forte resistenza della corrosione; precisione; spessore della parete.
Incrocio della saldatura di testa del T dell'acciaio inossidabile della scheda di dati degli accessori per tubi dell'acciaio inossidabile
| Diametro nominale | Diametro esterno | Centro all'estremità | |||||
| D1 | D2 | ||||||
| DN | NPS | Serie A | Serie B | Serie A | Serie B | C | M. |
| 15x15x15 | 1/2x1/2x1/2 | 21,3 | 18 | 21,3 | 18 | 25 | 25 |
| 15x15x10 | 1/2x1/2x3/8 | 21,3 | 18 | 17,3 | 14 | 25 | 25 |
| 15x15x8 | 1/2x1/2x1/4 | 21,3 | 18 | 13,7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 x 3/4 x 3/4 | 26,9 | 25 | 26,9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26,9 | 25 | 21,3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 x 3/4 x 3/8 | 26,9 | 25 | 17,3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33,7 | 32 | 33,7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3/4 | 33,7 | 32 | 26,9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1/2 | 33,7 | 32 | 21,3 | 18 | 38 | 38 |
| 32x32x32 | 1.1/4x1.1/4x1.1/4 | 42,4 | 38 | 42,4 | 38 | 48 | 48 |
| 32x32x25 | 1.1/4x1.1/4x1 | 42,4 | 38 | 33,7 | 32 | 48 | 48 |
| 32x32x20 | 1.1/4x1.1/4x3/4 | 42,4 | 38 | 26,9 | 25 | 48 | 48 |
| 32x32x15 | 1.1/4x1.1/4x1/2 | 42,4 | 38 | 21,3 | 18 | 48 | 48 |
| 40x40x40 | 1.1/2x1.1/2x1.1/2 | 48,3 | 45 | 48,3 | 45 | 57 | 57 |
| 40x40x32 | 1.1/2x1.1/2x1.1/4 | 48,3 | 45 | 42,4 | 38 | 57 | 57 |
| 40x40x25 | 1.1/2x1.1/2x1 | 48,3 | 45 | 33,7 | 32 | 57 | 57 |
| 40x40x20 | 1.1/2x1.1/2x3/4 | 48,3 | 45 | 26,9 | 25 | 57 | 57 |
| 40x40x15 | 1.1/2x1.1/2x1/2 | 48,3 | 45 | 21,3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60,3 | 57 | 60,3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1/2 | 60,3 | 57 | 48,3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1/4 | 60,3 | 57 | 42,4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60,3 | 57 | 33,7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3/4 | 60,3 | 57 | 26,9 | 25 | 64 | 44 |
È ampiamente usata nell'ingegneria del petrochimico, del petrolio e del gasdotto, nell'ingegneria del metanodotto, in stabilimento chimico, in centrale elettrica, in cantiere navale, in latteria, in alimento, nella birra, in bevanda, in farmaceutico, cosmetici ed altri campi industriali.
a. Pacchetto di plastica c.Pallet D. della borsa del pacchetto b.Wove della borsa di bolla su misura
Il nostro incrocio della saldatura di testa del T dell'acciaio inossidabile della fabbrica degli accessori per tubi dell'acciaio inossidabile ha alta abilità per produzione, il termine di consegna è 45days per la piccola quantità, o se siete la fretta per quello, possiamo sistemare ed incontrarci la vostra data di spedizione.
