Dettagli:
|
| Nome di prodotto:: | Cappuccio del tubo della saldatura di testa dell'acciaio inossidabile | Tecniche:: | Forgiato, fondendo |
|---|---|---|---|
| Norma:: | GB/ANSI /JIS/BACCANO | Imballaggio:: | caso di legno, borse |
| Diametro:: | DN15-DN1200 | Applicazione:: | Olio, petrolio |
| Evidenziare: | I cappucci Buttweld dell'acciaio inossidabile,cappucci Buttweld d'acciaio degli ss,ss Buttweld convogliano il cappuccio |
||

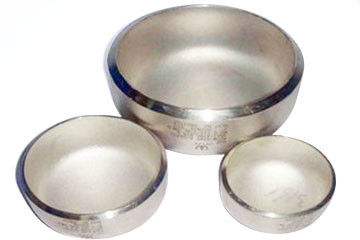

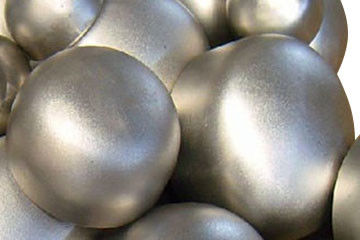

Convogli il cappuccio, anche conosciuto come la testa, la spina, la copertura, la copertura del tubo e la paratia, è saldata sull'estremità del tubo o è installata sul filo esterno dell'estremità del tubo per riguardare gli accessori per tubi. È usato per chiudere la conduttura ed ha la stessa funzione della spina del tubo.
La forma del cappuccio del tubo è simile a quella del piatto cieco, salvo che il piatto cieco può essere rimosso per sigillare, mentre il cappuccio saldato del tubo non può essere rimosso. Il cappuccio del tubo comprende il cappuccio convesso del tubo, le coperture del cono, la sezione variabile del diametro, la copertura piana e la progettazione della bocca degli strizzacervelli.
Il cappuccio è pricipalmente convesso, compreso il cappuccio emisferico, cappuccio ellittico, cappuccio servito e calotta sferica. Dal punto di vista di sforzo, il cappuccio emisferico non è gradualmente buono, ma dalla difficoltà di fabbricazione, è gradualmente buono. Il cappuccio del tubo dell'acciaio inossidabile si riferisce al cappuccio del tubo fatto di acciaio inossidabile, pricipalmente compreso: 304 304L 316 316L 321 2520 310, 317 ed altri materiali.
Norma: GB/ANSI /JIS/BACCANO
Imballaggio: caso di legno, borse
Diametro: DN15-DN1200
Il cappuccio del tubo saldato estremità si riferisce al modo di saldatura quando è usato. Durante l'impionbatura, la direzione della saldatura è permessa soltanto essere radiale e circonferenziale. Questo requisito può essere annullato di grandi cappucci in futuro. La distanza d'impionbatura sarà più di δ 3 e di meno di 100 millimetri (la zona colpita il calore di saldatura è un'alta zona di sforzo e la composizione chimica nella zona sarà bruciata.
Di conseguenza, l'alta area di sforzo dovrebbe essere evitata, che è collegata con spessore. Secondo esperienza pratica, la lunghezza di attenuazione di sforzo è più di δ 3 e di meno di 100 millimetri). Tuttavia, è difficile affinchè l'attrezzatura di refrigerazione soddisfaccia questa richiesta.
Per il cappuccio saldatura testa a testa del tubo dell'acciaio inossidabile formato dopo l'impionbatura, la saldatura d'impionbatura sarà conforme al raggio di 100% o alla prova ultrasonica ed il livello di qualificazione è lo stesso di quello delle coperture dell'attrezzatura. Il livello di ispezione e la proporzione della saldatura formata finale sono lo stesso di quello delle coperture dell'attrezzatura.
Scheda di dati tecnica d'acciaio industriale degli accessori per tubi dei cappucci Buttweld degli ss T come qui sotto:
| Dimensione DN del tubo di Norminal | Diametro esterno della scanalatura D | Lunghezza una E | Lunghezza b E1 | Ultimo spessore della parete lungamente E | |
| Serie I | Serie II | ||||
| 20 | 26,9 | 25 | 25 | 25 | 3,81 |
| 40 | 48,3 | 45 | 38 | 38 | 5,08 |
| 50 | 60,3 | 57 | 38 | 44 | 5,59 |
| 80 | 88,9 | 89 | 51 | 64 | 7,62 |
| 90 | 101,6 | - | 64 | 76 | 8,13 |
| 100 | 114,3 | 108 | 64 | 76 | 8,64 |
| 200 | 219,1 | 219 | 102 | 127 | 12,70 |
| 300 | 323,9 | 325 | 152 | 178 | 12,70 |
| 400 | 406,4 | 426 | 178 | 203 | 12,70 |
| 500 | 508 | 529 | 229 | 254 | 12,70 |
| 600 | 610 | 630 | 267 | 305 | 12,70 |
| 700 | 711 | 720 | 267 | - | - |
| 800 | 813 | 820 | 267 | - | - |
| 900 | 914 | 920 | 267 | - | - |
| 1000 | 1016 | 1020 | 305 | - | - |
| 1100 | 1118 | 1120 | 343 | - | - |
| 1200 | 1220 | 1220 | 343 | - | - |
Usi: acqua, bevanda, birra, alimento, petrochimico, energia nucleare, macchine, attrezzatura medica, fertilizzante chimico, costruzione navale, trattamento impermeabile, conduttura, ecc.
Processo di produzione: alimentandosi, soppressione, saldare, stridente, pressatura del tamburo, flangiare, pressatura a caldo, pressatura fredda, macinazione fine, guarnizione, marinare, accettazione e consegna.
Il modo corretto di fabbricazione trattata è: soppressione - piccolo piatto che monta nel grande piatto - formazione - NDT. Se è sbagliato da provare prima della formazione, non può essere garantito per essere qualificato dopo la formazione. Cioè il NDT si riferisce al NDT finale.
Medium applicabile: gas, liquido, vapore, ecc.
a. Pacchetto di plastica c.Pallet D. della borsa del pacchetto b.Wove della borsa di bolla su misura.
La nostra fabbrica del piano d'acciaio ha alta abilità per produzione, il termine di consegna è dei 20 giorni per la piccola quantità, o se siete la fretta per quello, possiamo sistemare ed incontrarci la vostra data di spedizione.
