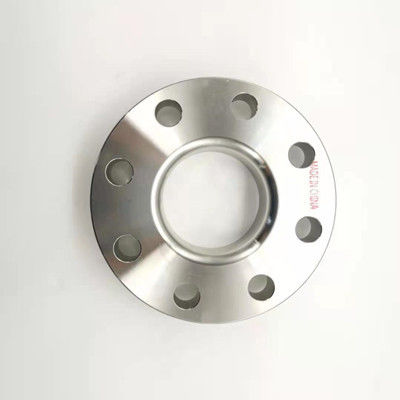

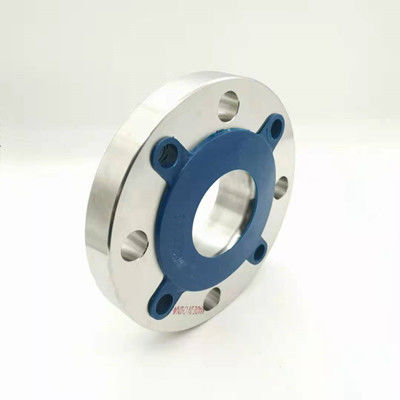

L'acciaio inossidabile di SS304 316L flangia flangia di Lap Joint
Descrizione
La flangia di Lap Joint è un pezzo mobile della flangia, che è abbinato generalmente sugli accessori del rifornimento idrico e di drenaggio. Quando il produttore lascia la fabbrica, c'è una flangia ad entrambe l'estremità del giunto di dilatazione, che direttamente è collegato con la conduttura e l'attrezzatura nel progetto con i bulloni.
La flangia di Lap Joint è di conservare i materiali. La sua struttura è divisa in due parti. Un'estremità del tubo è collegata con il tubo e l'altra estremità è trasformata l'anello della saldatura di testa. Il piatto della flangia è fatto dei materiali di qualità inferiore, mentre la parte del tubo è fatta degli stessi materiali del tubo, in modo da conservare i materiali.
Specificazione
Diametro: DN10 - DN600
Materiale: 304, 304L, 316, 316L
Pressione: 0,63MPa-2.5MPa
Norme: ASTM/ANSI, ISO, BACCANO
Scheda di dati tecnica
L'acciaio inossidabile di SS304 316L flangia scheda di dati tecnica della flangia di Lap Joint come qui sotto:
| Specificazione |
ØD |
d1 |
d2 |
T |
H |
L |
S-Ød3 |
| DN15 |
95 |
24,5 |
38 |
3 |
11,5 |
65 |
4-Ø14 |
| DN20 |
105 |
30,5 |
48 |
3 |
14 |
75 |
4-Ø14 |
| DN25 |
115 |
37,5 |
S3 |
3 |
16 |
85 |
4-Ø14 |
| DN32 |
140 |
47 |
68 |
3 |
16,5 |
100 |
4-Ø18 |
| DN40 |
150 |
55 |
77 |
4 |
17,5 |
110 |
4-Ø18 |
| DN50 |
165 |
66 |
91 |
4 |
19,5 |
125 |
4-Ø18 |
| DN65 |
185 |
82 |
108 |
4 |
21 |
145 |
4-Ø18 |
| DN80 |
200 |
95 |
123 |
5 |
22 |
160 |
8-Ø18 |
| DN100 |
220 |
120 |
141 |
5 |
23 |
180 |
8-Ø18 |
| DN125 |
250 |
146 |
168 |
5 |
25 |
210 |
8-Ø18 |
| DN150 |
285 |
174 |
192 |
5 |
27 |
240 |
8-Ø22 |
| DN200 |
340 |
226 |
245 |
5 |
31 |
295 |
8-Ø22 |
| DN250 |
395 |
280 |
295 |
5 |
34 |
350 |
12-Ø22 |
| DN300 |
445 |
330 |
345 |
6 |
38 |
400 |
12-Ø22 |
| DN350 |
505 |
362 |
398 |
8 |
39 |
460 |
16-Ø22 |
| DN400 |
565 |
413 |
456 |
8 |
41 |
515 |
16-Ø26 |
Caratteristica
La flangia di Lap Joint comprime il costo. Quando il materiale del tubo è speciale e costoso, il costo di saldatura della flangia di Lap Joint è più basso di quello della flangia di saldatura dello stesso materiale.
Conveniente per costruzione. Per esempio, non è facile da allineare i fori passanti corrispondenti della flangia durante il collegamento, o impedisca ai fori passanti della flangia di cambiare in futuro.
Pacchetto
a. Il pacchetto di plastica c.Pallet D. della borsa del pacchetto b.Wove della borsa di bolla ha personalizzato.
Applicazione
La flangia del giunto è ampiamente usata nel prodotto chimico, nella costruzione, nel rifornimento idrico, nel drenaggio, in petrolio, nel risanamento, nell'impianto idraulico, nella protezione antincendio, nella energia elettrica ed in altri progetti.
