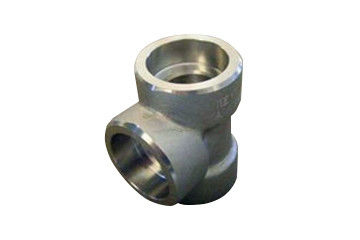

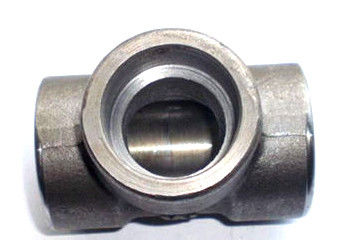

Saldatura dell'incavo del T del acciaio al carbonio di pezzo fucinato di ASME B16.11

Descrizione

Il T, anche conosciuto come il giunto di T, pricipalmente è usato per cambiare la direzione del liquido ed al ramo della conduttura principale. L'estremità dell'ugello del T uguale è la stessa dimensione; la dimensione principale dell'ugello di riduzione del T è la stessa e la dimensione dell'ugello del tubo del ramo è più piccola di quella del tubo principale. Ci sono due modi fare il T: gonfiamento e pressatura a caldo idraulici. Il T della saldatura dell'incavo è un genere di montaggio ad alta pressione del collegamento di tubo, che pricipalmente è costituito dalla forgia dello spazio in bianco dell'acciaio o del lingotto rotondo ed allora elaborato dal tornio. La serie del tubo dell'incavo comprende tre forme del collegamento: collegamento della saldatura dell'incavo (interruttore), collegamento della saldatura di testa (BW) e collegamento infilato (TR). Accessori per tubi standard dell'incavo ASME B16.11, Hg/T 21634-1996, MSS SP-83, MSS sp-79, MSS sp-97, MSS sp-95, GB/T 14383-2008, SH/t3410-96, gd2000, GD87, 40t025-2005, ecc. Il T della saldatura dell'incavo è la parte che collega il tubo al tubo, che svolge un ruolo importante nel collegamento e nell'uso degli accessori per tubi.

Specificazione

Norma: ASME B16.11, GB/T 14383-2008, ecc.

Materiale: acciaio al carbonio

Intervallo di grandezza: DN 6-100

Campo di pressione: 3000,6000,900LB

Trattamento di superficie: anti-olio; anti-pittura

Scheda di dati tecnica

Differenza

1, saldatura dell'incavo è di estendere il tubo nel corpo di valvola per la saldatura, principalmente usato per la saldatura del tubo del acciaio al carbonio e del tubo dell'acciaio inossidabile inferiore a 2".

2, saldatura testa a testa sono di usare il calore della resistenza per saldare due pezzi in lavorazione lungo l'intero fronte dell'estremità allo stesso tempo, che è ampiamente usato nella saldatura dei pezzi in lavorazione.

3, saldatura dell'incavo formano la saldatura di raccordo, saldatura testa a testa formano la saldatura testa a testa. La saldatura di testa è migliore della saldatura dell'incavo nello stato di sforzo e di forza, in modo dalla saldatura di testa dovrebbe essere utilizzata nella situazione ad alta pressione e nel cattivo campo.

4, saldatura dell'incavo sono usati generalmente per il piccolo diametro del tubo inferiore o uguale a Dn40, quali la valvola ed il tubo di diametro basso, l'accessorio per tubi e la saldatura del tubo, che è più economica. La saldatura di testa è usata generalmente per quelle sopra Dn40.

5, la maggior parte del calibro più basso e la più piccola valutazione di pressione sono saldatura dell'incavo, mentre quelle con la valutazione ad alta pressione sono saldatura di testa.

la prova di rilevazione del difetto di 100% e di 6 sarà effettuata affinchè la saldatura di testa non assicuri perdita.

7, saldatura dell'incavo richiedono una differenza di diametro di inserire la saldatura, saldatura di testa non sono richiesti.

8, il requisito della saldatura di testa sono generalmente superiori a quello della saldatura dell'incavo e la qualità è buona dopo la saldatura, in modo dal metodo di rilevazione è relativamente rigoroso.

9, saldatura di testa saranno conforme a controllo radiografico, mentre la saldatura dell'incavo sarà conforme ad ispezione del liquido penetrante o della particella magnetica.

Applicazione

1, T della saldatura dell'incavo del acciaio al carbonio è ampiamente usato nella costruzione e la manutenzione del petrochimico, petrolio e gas, gas liquefatto, fertilizzante chimico, centrale elettrica, energia nucleare, la costruzione navale, fabbricazione di carta, igiene degli alimenti, edificio urbano ed altre industrie.

2, nell'industria, la pressione di questo genere di accessori per tubi sono più alti, che possono raggiungere 600 chilogrammi. Nella vita, la pressione delle tubature dell'acqua è più bassa, generalmente 16 chilogrammi.

Pacchetto

a. Pacchetto di plastica c.Pallet D. della borsa del pacchetto b.Wove della borsa di bolla su misura

Termine di consegna

La nostra fabbrica ha alta abilità per produzione, il termine di consegna è 45days per la piccola quantità, o se siete la fretta per quello, possiamo sistemare ed incontrarci la vostra data di spedizione.
