Descrizione

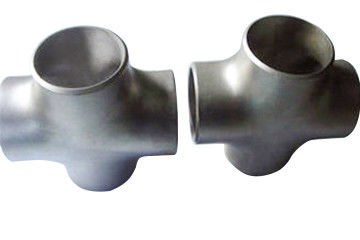

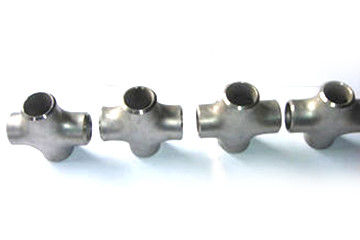

L'incrocio è un connettore del tubo, che è utilizzato al tubo del ramo del tubo principale. Il T trasversale può essere diviso nel diametro uguale e riducendo il diametro, l'estremità dell'ugello del T uguale dell'incrocio del diametro è la stessa dimensione; la dimensione principale dell'ugello del T trasversale riducentesi è la stessa e la dimensione dell'ugello del tubo del ramo è più piccola di quella del tubo principale. il processo di fabbricazione dell'incrocio pricipalmente include il gonfiamento e la pressatura a caldo idraulici, il gonfiamento idraulico del T trasversale è di utilizzare una stampa idraulica speciale per iniettare il liquido nello spazio in bianco del tubo con lo stesso diametro del T trasversale, i due cilindri laterali orizzontali del movimento della pressa idraulica espellere contemporaneamente lo spazio in bianco del tubo, il volume dello spazio in bianco del tubo diventa più piccolo, la pressione liquida nello spazio in bianco del tubo aumenta, i flussi di materiale del metallo lungo la cavità interna del dado nell'ambito di doppia azione della pressione liquida nel cilindro laterale e lo spazio in bianco del tubo ed espande il tubo del ramo., la formazione calda del T trasversale sono appiattire lo spazio in bianco del tubo più grande del diametro del T trasversale alla dimensione del diametro del T trasversale ed aprire un foro alla posizione del tubo d'allungamento del ramo.
Lo spazio in bianco del tubo è heated, messo in piega stampo e metta nel dado del tubo d'allungamento del ramo; nell'ambito dell'effetto di pressione. Lo spazio in bianco del tubo è compresso radialmente, nel corso di compressione radiale, il metallo scorre la direzione del tubo del ramo e forma il tubo del ramo nell'ambito dell'allungamento del dado. Il processo di gonfiamento idraulico dell'incrocio può essere formato in una volta con alta efficienza di produzione; perché il processo di gonfiamento idraulico dell'incrocio senza cuciture richiede il grande tonnellaggio di attrezzatura. Pricipalmente è usato per la fabbricazione dell'incrocio standard di spessore della parete di meno che dn400. Il tonnellaggio dell'attrezzatura stata necessaria per il processo di pressatura a caldo dell'incrocio è ridotto. L'incrocio urgente caldo ha ampia adattabilità ai materiali, che è adatta ad acciaio a basso tenore di carbonio, ad acciaio legato e ad acciaio inossidabile; particolarmente per l'incrocio di grande diametro e spesso della parete del tubo, questo processo di formazione è adottato solitamente. L'incrocio della saldatura di testa è un accessorio per tubi fatto dell'acciaio tramite la pressatura a caldo o il pezzo fucinato. La sua forma del collegamento è direttamente saldatura di testa il tubo trasversale e d'acciaio.
Specificazione
Norme: GB12459-90, gb12401-90, ASME/ANSI b16.9, BACCANO, JIS, ecc.
Materiale: 304, 304L, 316, 316L, 317L, 321, 2205, 2507, ecc.
Intervallo di grandezza: senza cuciture da DN15 a DN600; cucito da DN15 a DN1200.
Trattamento di superficie: sabbiatura, rotolamento, marinante e lucidante.
Spessore della parete: 1.2mm-6mm r = 1.5D.
Modo di collegamento: saldando, assemblea rapida, filo, flangia.
Caratteristiche e proprietà: grande resistenza di differenza di temperatura; pressione normale 16MPa; forte resistenza della corrosione; precisione; spessore della parete.
Caratteristiche ed applicazione
Applicazione: ampiamente usato nell'ingegneria del petrochimico, del petrolio e del gasdotto, nell'ingegneria del metanodotto, in stabilimento chimico, in centrale elettrica, in cantiere navale, in latteria, in alimento, in birra, in bevanda, in farmaceutico, cosmetici ed altri campi industriali.
Scheda di dati tecnica
La scheda di dati tecnica degli accessori per tubi dell'acciaio inossidabile dell'incrocio del T della saldatura di testa gradisce qui sotto:
| Diametro nominale |
Diametro esterno |
Centro all'estremità |
| D1 |
D2 |
| DN |
NPS |
Serie A |
Serie B |
Serie A |
Serie B |
C |
M. |
| 15x15x15 |
1/2x1/2x1/2 |
21,3 |
18 |
21,3 |
18 |
25 |
25 |
| 15x15x10 |
1/2x1/2x3/8 |
21,3 |
18 |
17,3 |
14 |
25 |
25 |
| 15x15x8 |
1/2x1/2x1/4 |
21,3 |
18 |
13,7 |
10 |
25 |
25 |
| 20x20x20 |
3/4 x 3/4 x 3/4 |
26,9 |
25 |
26,9 |
25 |
29 |
29 |
| 20x20x15 |
3/4 x 3/4 x 1/2 |
26,9 |
25 |
21,3 |
18 |
29 |
29 |
| 20x20x10 |
3/4 x 3/4 x 3/8 |
26,9 |
25 |
17,3 |
14 |
29 |
29 |
| 25x25x25 |
1x1x1 |
33,7 |
32 |
33,7 |
32 |
38 |
38 |
| 25x25x20 |
1x 1x3/4 |
33,7 |
32 |
26,9 |
25 |
38 |
38 |
| 25x25x15 |
1x1x1/2 |
33,7 |
32 |
21,3 |
18 |
38 |
38 |
| 32x32x32 |
1.1/4x1.1/4x1.1/4 |
42,4 |
38 |
42,4 |
38 |
48 |
48 |
| 32x32x25 |
1.1/4x1.1/4x1 |
42,4 |
38 |
33,7 |
32 |
48 |
48 |
| 32x32x20 |
1.1/4x1.1/4x3/4 |
42,4 |
38 |
26,9 |
25 |
48 |
48 |
| 32x32x15 |
1.1/4x1.1/4x1/2 |
42,4 |
38 |
21,3 |
18 |
48 |
48 |
| 40x40x40 |
1.1/2x1.1/2x1.1/2 |
48,3 |
45 |
48,3 |
45 |
57 |
57 |
| 40x40x32 |
1.1/2x1.1/2x1.1/4 |
48,3 |
45 |
42,4 |
38 |
57 |
57 |
| 40x40x25 |
1.1/2x1.1/2x1 |
48,3 |
45 |
33,7 |
32 |
57 |
57 |
| 40x40x20 |
1.1/2x1.1/2x3/4 |
48,3 |
45 |
26,9 |
25 |
57 |
57 |
| 40x40x15 |
1.1/2x1.1/2x1/2 |
48,3 |
45 |
21,3 |
18 |
57 |
57 |
| 50x50x50 |
2x2x2 |
60,3 |
57 |
60,3 |
57 |
64 |
64 |
| 50x50x40 |
2x2x1.1/2 |
60,3 |
57 |
48,3 |
45 |
64 |
60 |
| 50x50x32 |
2x2x1.1/4 |
60,3 |
57 |
42,4 |
38 |
64 |
57 |
| 50x50x25 |
2x2x1 |
60,3 |
57 |
33,7 |
32 |
64 |
51 |
| 50x50x20 |
2x2x3/4 |
60,3 |
57 |
26,9 |
25 |
64 |
44 |
Pacchetto
a. Pacchetto di plastica c.Pallet D. della borsa del pacchetto b.Wove della borsa di bolla su misura
Termine di consegna
La nostra fabbrica degli accessori per tubi dell'acciaio inossidabile dell'incrocio del T della saldatura di testa ha alta abilità per produzione, il termine di consegna è 45days per la piccola quantità, o se siete la fretta per quello, possiamo sistemare ed incontrarci la vostra data di spedizione.
