Descrizione

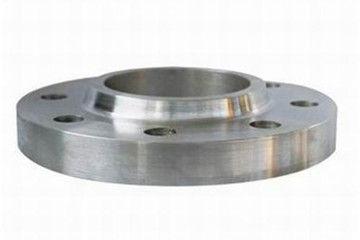

La flangia di saldatura dell'incavo è una flangia saldata con il tubo d'acciaio ad un'estremità e si è serrata all'altra estremità. La produzione della flangia di saldatura dell'incavo è relativamente semplice, che è pricipalmente applicabile al sistema di conduttura con il medium corrosivo; la flangia può essere fatta dei materiali differenti per ridurre il costo della flangia e per migliorare la prestazione.
La superficie di tenuta della flangia di saldatura dell'incavo comprende il fronte alzato (rf), la superficie convessa concava (MFM), il tenone e la superficie della scanalatura (TG) e la superficie unita dell'anello (RJ). Il modo di collegamento pricipalmente include il dado della flangia, il collegamento di bullone, ecc. Il processo di produzione comprende il pezzo fucinato integrale professionale, forgiante la fabbricazione, ecc.
I metodi di lavorazione principali sono CNC di alta precisione lavorano il giro di finitura del tornio di giro e comune, la saldatura ad arco di argon e l'altra elaborazione al tornio. La portata di applicazione include il contenitore a pressione della caldaia, il petrolio, l'industria chimica, la costruzione navale, farmaceutico, metallurgia, macchinario, timbrando l'alimento del gomito ed altre industrie.
Specificazione
Norma: GB/ANSI /JIS/BACCANO
Materiale: acciaio inossidabile
Dimensione: Dimensione su misura
Caratteristica
Il collegamento di saldatura della flangia dell'incavo è di riparare due tubi, accessori per tubi o attrezzature su un piatto della flangia rispettivamente, quindi aggiunge la guarnizione della flangia fra i due piatti della flangia e stringe i due piatti della flangia con i bulloni per farli combinati strettamente.
Questo genere di collegamento pricipalmente è usato per il collegamento del tubo del ghisa, del tubo rivestito di gomma, del tubo del metallo non ferroso e della valvola della flangia. Il collegamento fra attrezzatura trattata e la flangia inoltre adotta il collegamento della flangia.
Le sue caratteristiche principali sono lo smontaggio facile, ad alta resistenza e buon sigillando la prestazione. Nell'installare la flangia, le due flange dovrebbero essere tenute parallelo e la superficie di tenuta della flangia non dovrebbe essere danneggiato e pulito. La guarnizione della flangia sarà selezionata secondo i regolamenti di progettazione.
Scheda di dati tecnica
Scheda di dati tecnica di saldatura della flangia dell'incavo dei montaggi della flangia di acciaio inossidabile come qui sotto:
| Flangia di saldatura dell'incavo |
| DN |
Diametro esterno del tubo d'acciaio |
Dimensione del collegamento |
Spessore della flangia |
Dentro il diametro della flangia
B1 |
Incavo |
Collo della flangia |
altezza |
Peso teorico |
| Diametro esterno della flangia |
Diametro del cerchio concentrare del foro passante |
Diametro di foro passante |
Numero dei fori passanti |
filo |
B2 |
U |
N |
R |
|
B |
|
B |
|
B |
| 10 |
17,2 |
14 |
100 |
70 |
14 |
4 |
M12 |
20 |
11,5 |
9 |
18 |
15 |
9 |
34 |
3 |
26 |
1,14 |
| 15 |
21,3 |
18 |
105 |
75 |
14 |
4 |
M12 |
20 |
16 |
12 |
22 |
19 |
10 |
38 |
3 |
26 |
1,26 |
| 20 |
26,9 |
25 |
130 |
90 |
18 |
4 |
M16 |
20 |
21 |
19 |
27,5 |
26 |
11 |
48 |
4 |
29 |
1,93 |
| 25 |
33,7 |
32 |
140 |
100 |
18 |
4 |
M16 |
24 |
26,5 |
26 |
34,5 |
33 |
13 |
52 |
4 |
32 |
2,43 |
| 32 |
42,4 |
38 |
155 |
110 |
22 |
4 |
M20 |
24 |
35 |
30 |
43,5 |
39 |
14 |
64 |
5 |
32 |
3,17 |
| 40 |
48,3 |
45 |
170 |
125 |
22 |
4 |
M20 |
26 |
41 |
37 |
49,5 |
46 |
16 |
74 |
5 |
34 |
3,88 |
| 50 |
60,3 |
57 |
180 |
135 |
22 |
4 |
M20 |
26 |
52 |
49 |
61,5 |
59 |
17 |
86 |
5 |
38 |
4,61 |
Pacchetto
a. Il pacchetto di plastica c.Pallet D. della borsa del pacchetto b.Wove della borsa di bolla ha personalizzato.
Termine di consegna
La nostra fabbrica piana d'acciaio ha alta abilità per produzione, il termine di consegna è dei 30 giorni per la piccola quantità, o se siete la fretta per quello, possiamo sistemare ed incontrarci la vostra data di spedizione.
